整机装备 / 02 Equipment / 02

伸缩货叉系列 Telescopic Fork Series

11 个型号覆盖标准托盘、自动化产线、轻型 / 重型周转等多种场景；含偏心升降台、叉间距调整、旋转机构三类附件。采用特种合金钢与磨齿齿轮+高强链条组合传动，定位精度可达 ±3 mm。

11 models for standard pallets, automated lines, light- and heavy-duty handling; with eccentric lift, pitch adjustment and rotation accessories. Alloy steel construction with ground gears + high-strength chain drive — repeatable ±3 mm positioning.

01标准托盘 · 单伸位Std · Single 02标准托盘 · 双电机双伸位Std · Dual-motor Double 03标准托盘 · 单电机双伸位Std · Single-motor Double 04自动化产线移载Production Line 05轻型 · 单伸位Light · Single 06轻型 · 双伸位Light · Double 07重型 · 单伸位Heavy · Single 08重型 · 双伸位Heavy · Double 09偏心升降台Eccentric Lift 10叉间距调整Pitch Adjuster 11旋转机构Rotation
标准托盘伸缩叉-单伸位
01

标准托盘伸缩叉 · 单伸位 Standard Pallet Fork · Single-Reach

针对标准托盘的存取量身定制；主要应用于立体仓库内，装载于堆垛机上，对标准托盘进行搬运作业；承载能力及截面尺寸完美匹配标准托盘。

Tailored for standard pallet handling; mounted on stacker cranes inside AS/RS warehouses — load capacity and section perfectly matched to standard pallets.

项目Item1234
截面Section170×60170×65170×70180×80
  • 载重Load200 ~ 2000 kg
  • 叉体长度Length600 ~ 3000 mm
  • 行程Stroke根据客户要求By request
  • 速度Speed加载 60 m/min，空载 120 m/minLoaded 60 / Empty 120 m/min
  • 加速度Accel.加载 1 m/s²，空载 2 m/s²Loaded 1 / Empty 2 m/s²
  • 定位精度Repeatability±3 mm
技术特点Technical Features
  1. 特种优质合金钢材，截面更小、整机更轻，承载更大，寿命更长。Premium alloy steel — smaller section, lighter weight, higher capacity, longer life.
  2. 截面尺寸优化设计，挠度更小。Optimized section — lower deflection.
  3. 成熟设计，经大量项目验证。Proven design, validated in many projects.
  4. 磨齿齿轮 + 高强度链条传动，定位精度可达 ±3 mm。Ground-gear + high-strength chain drive — ±3 mm repeatability.
  5. 可适用于冷库或高温环境。Cold-room or high-temperature compatible.
  6. 可选配自动润滑装置。Optional auto-lubrication.

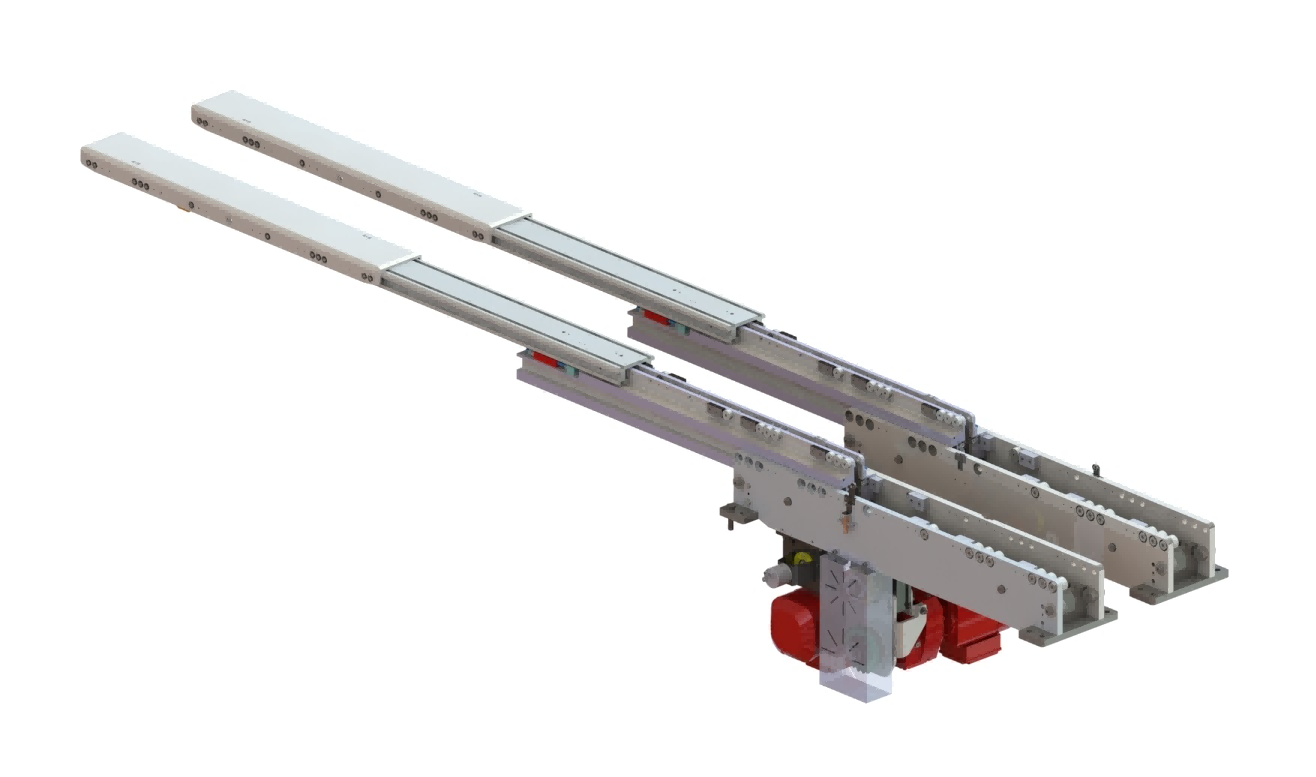

标准托盘伸缩叉-双电机双伸位
02

标准托盘伸缩叉 · 双电机双伸位 Standard Pallet Fork · Dual-Motor Double-Reach

可存取两个深位的托盘；相比单电机双伸位，可节省货架成本。

Reaches two deep positions; saves rack cost vs. single-motor double-reach.

项目Item123
截面Section170×65×170170×70×175180×80×180
  • 载重Load200 ~ 1500 kg
  • 叉体长度Length1000 ~ 1700 mm
  • 速度Speed加载 60 / 空载 120 m/min60 / 120 m/min
  • 加速度Accel.1 / 2 m/s²
  • 定位精度Repeatability±3 mm

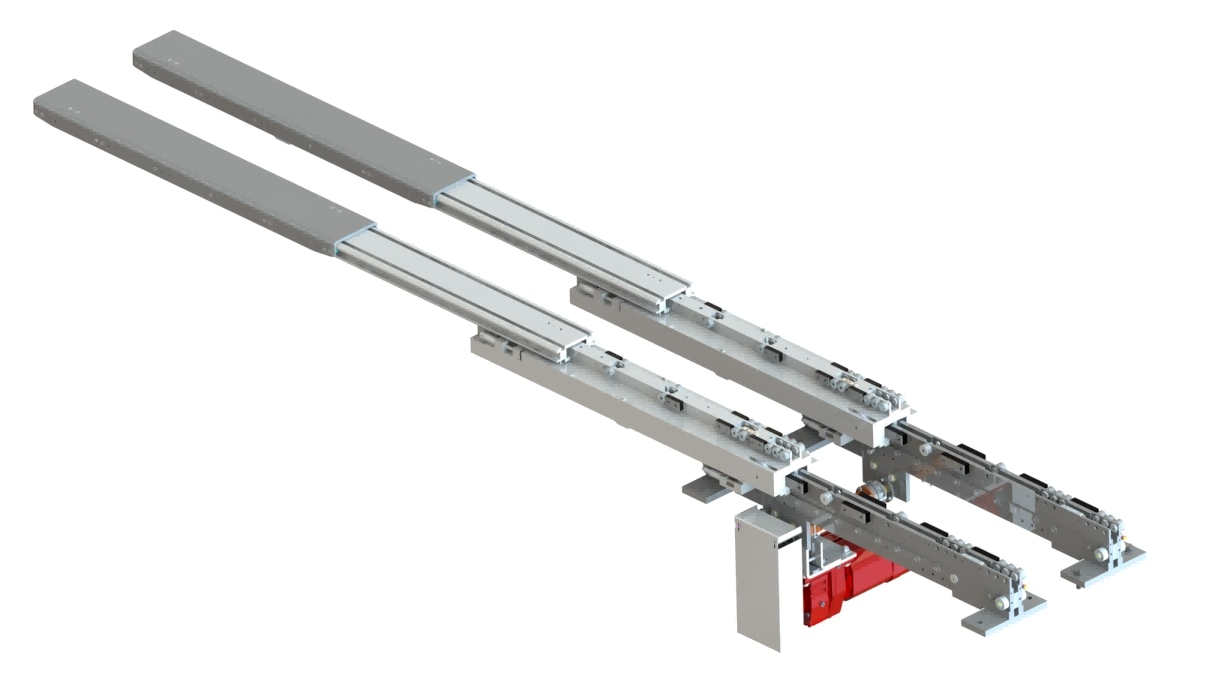

标准托盘伸缩叉-单电机双伸位
03

标准托盘伸缩叉 · 单电机双伸位 Standard Pallet Fork · Single-Motor Double-Reach

可存取两个深位的托盘；相比双电机双伸位，整机成本更低。

Reaches two deep positions; lower cost than dual-motor variant.

项目Item12
截面Section180×65×160180×70×165
  • 载重Load200 ~ 1800 kg
  • 叉体长度Length800 ~ 2000 mm
  • 定位精度Repeatability±3 mm

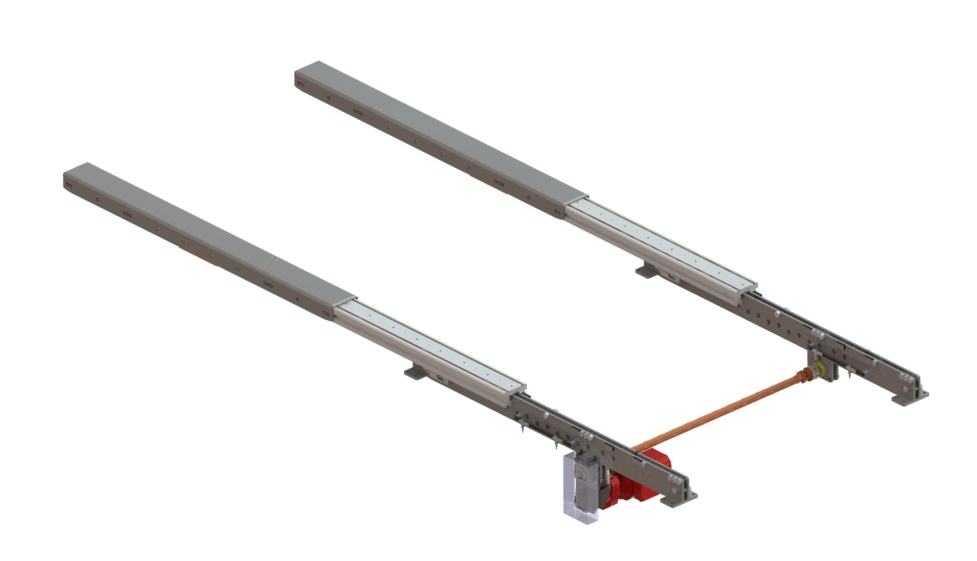

自动化产线移载用伸缩叉
04

自动化产线移载用伸缩叉 Production-Line Transfer Fork

应用于汽车生产线上滑橇在两条平行产线之间的移载；通常装于升降机上，适用于大尺寸货物、大载重、长行程。

Used for transferring skids between parallel production lines (e.g. automotive). Mounted on lifters; suits large goods, heavy loads and long strokes.

项目Item12
截面Section180×100240×100
  • 载重Load200 ~ 2000 kg
  • 叉体长度Length800 ~ 4000 mm
  • 可选附件Options自动润滑 / 微升降 / 叉间距调节 / 定位锁紧Auto-lube / micro-lift / pitch / locking

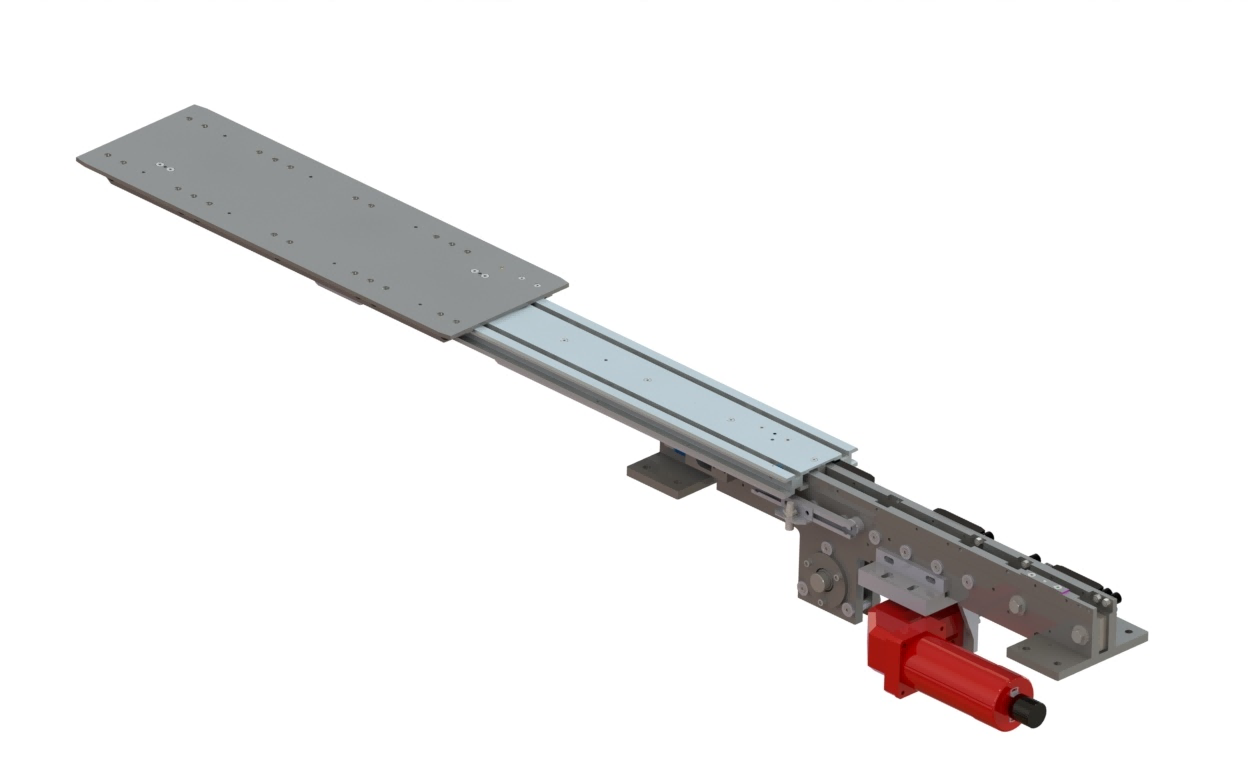

轻型伸缩叉-单伸位
05

轻型伸缩叉 · 单伸位 Light-Duty Fork · Single-Reach

针对周转箱或料箱移载；可装于堆垛机、AGV 或 RGV 小车上。

For tote / bin handling; mounts on stacker cranes, AGV or RGV shuttles.

项目Item123
截面Section120×40175×36300×36
  • 载重Load5 ~ 300 kg
  • 叉体长度Length500 ~ 1600 mm
  • 速度Speed60 / 120 m/min
  • 定位精度Repeatability±3 mm

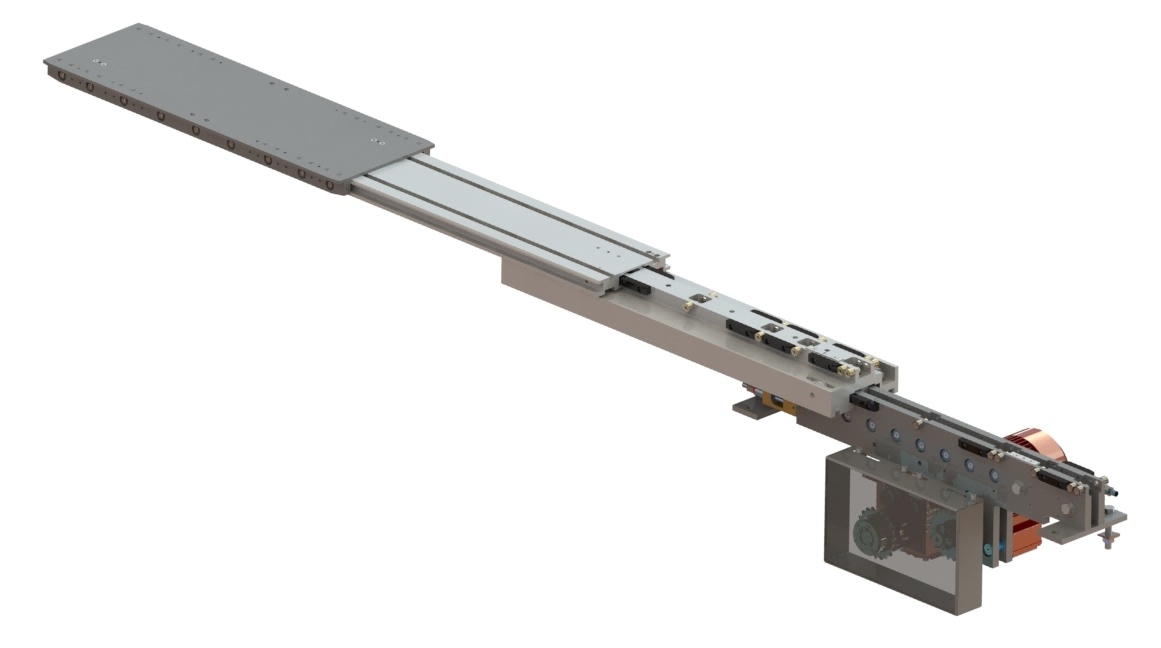

轻型伸缩叉-双伸位
06

轻型伸缩叉 · 双伸位 Light-Duty Fork · Double-Reach

轻型场景下可存取两个深位的周转箱或料箱。

Reaches two deep positions for light totes/bins.

项目Item12
截面Section210×36×75210×36×90
  • 载重Load5 ~ 300 kg
  • 叉体长度Length600 ~ 1600 mm
  • 定位精度Repeatability±3 mm

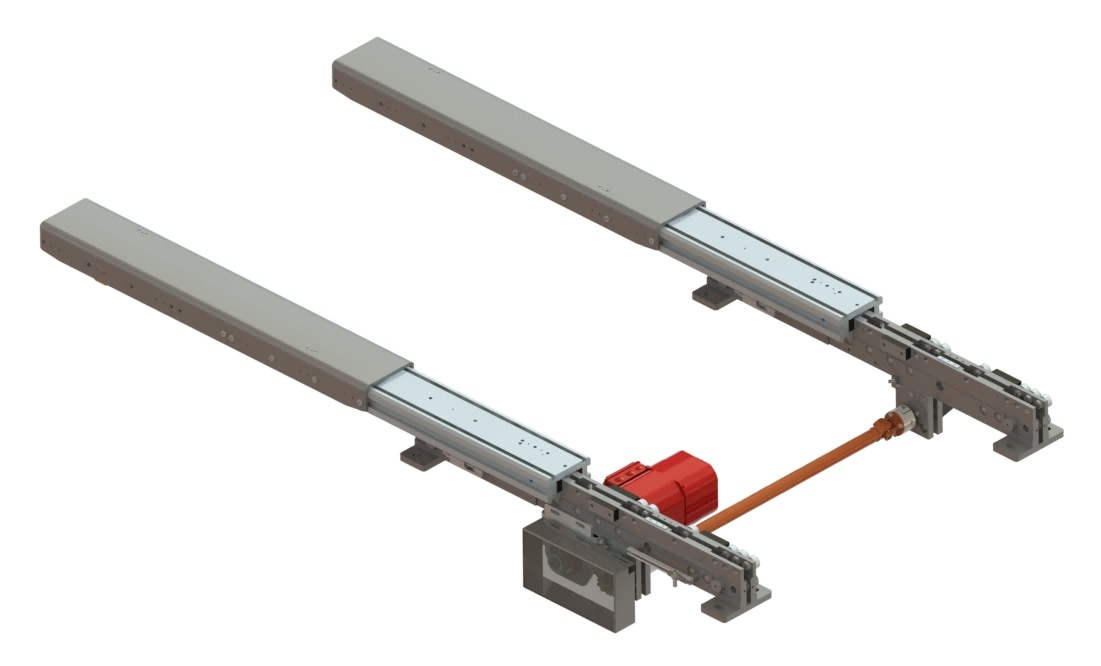

重型伸缩叉-单伸位
07

重型伸缩叉 · 单伸位 Heavy-Duty Fork · Single-Reach

面向钢铁等重工行业内部物流；装载于重型堆垛机或升降机上，可适用于高温环境。

For heavy-industry intralogistics (steel mills etc.); for heavy stacker cranes or lifters, high-temperature compatible.

项目Item12345
截面Section210×100240×120280×145290×160360×220
  • 载重Load5000 ~ 15000 kg
  • 叉体长度Length800 ~ 4000 mm
  • 附加Notes更大载重可定制Higher loads on request

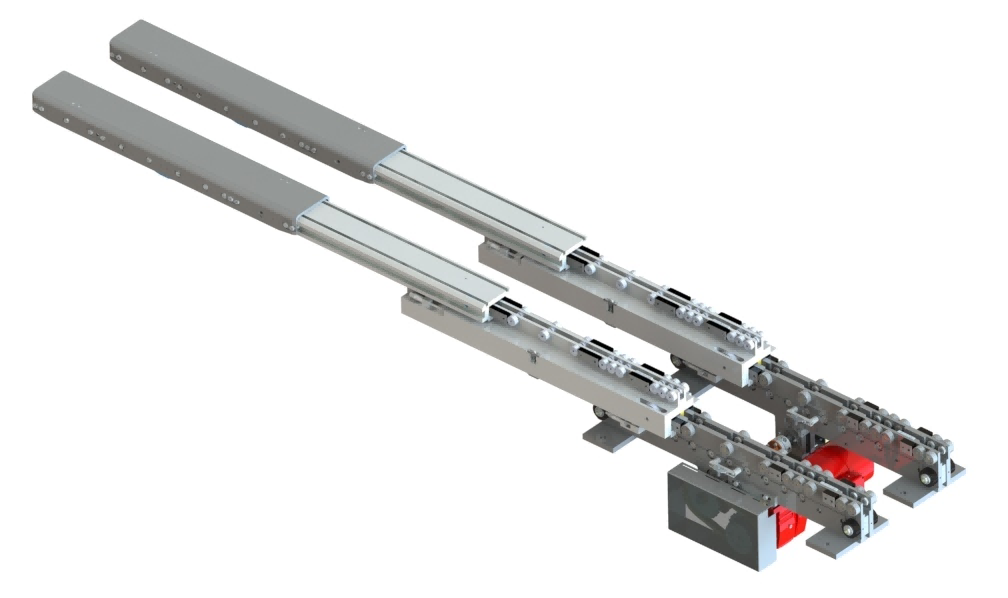

重型伸缩叉-双伸位
08

重型伸缩叉 · 双伸位 Heavy-Duty Fork · Double-Reach

面向立体仓库，装载于重型堆垛机上，可存取两个深位货物。

For AS/RS with heavy stacker cranes; reaches two deep positions.

项目Item12
截面Section180×80×175205×100×220
  • 载重Load1500 ~ 3000 kg
  • 叉体长度Length800 ~ 2000 mm
  • 附加Notes更大载重可定制Higher loads on request
配套附件 Accessories

货叉配套机构 Fork Accessories

配置于伸缩叉下部，扩展整机功能与柔性。

Mounted below the fork to extend functionality and flexibility.

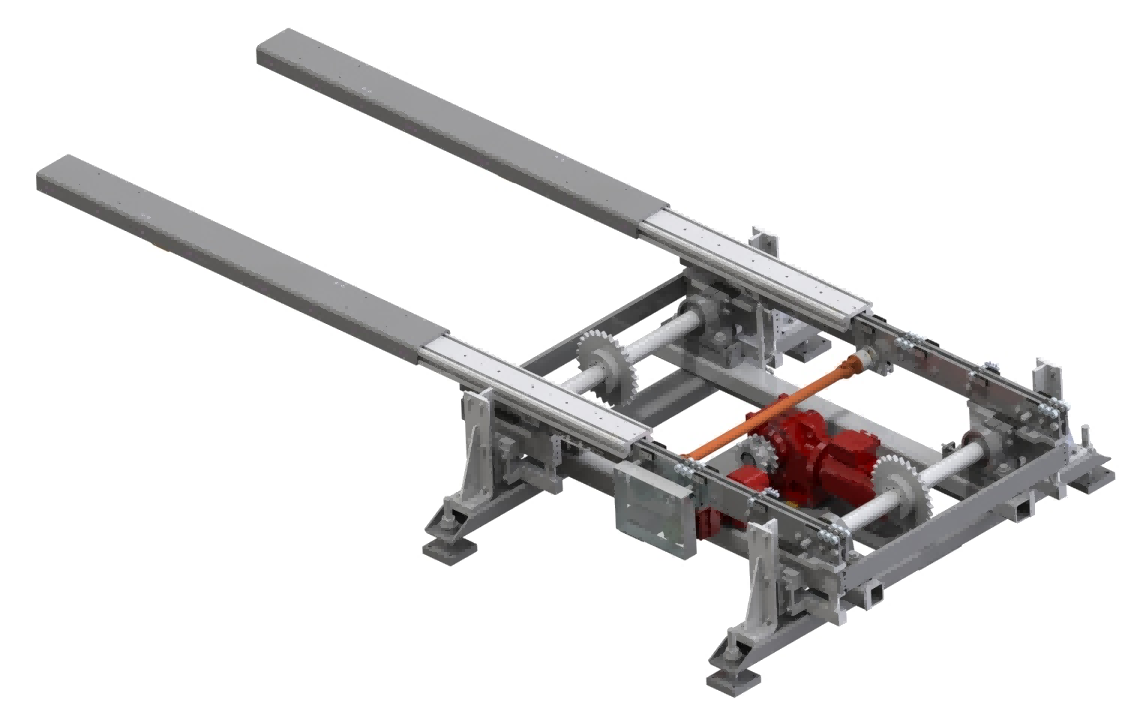

偏心升降台
09

偏心升降台 Eccentric Lift Table

配置于伸缩叉下部，具有 ≤300 mm 升降行程，配合伸缩叉完成货物移载；常用于汽车产线两条平行线之间的移载。

Provides ≤300 mm lift stroke beneath the fork to complete transfers — typical use between two parallel automotive lines.

  • 匹配货叉Fork Match任意型号Any model
  • 载重（含货叉）Load (w/ fork)≤ 2000 kg
  • 台面尺寸Table SizeMax. 2000×2000 mm
  • 升降行程Lift Stroke50 ~ 300 mm
  • 升降时间Lift Time约 1 s≈ 1 s
  • 定位精度Repeatability±3 mm

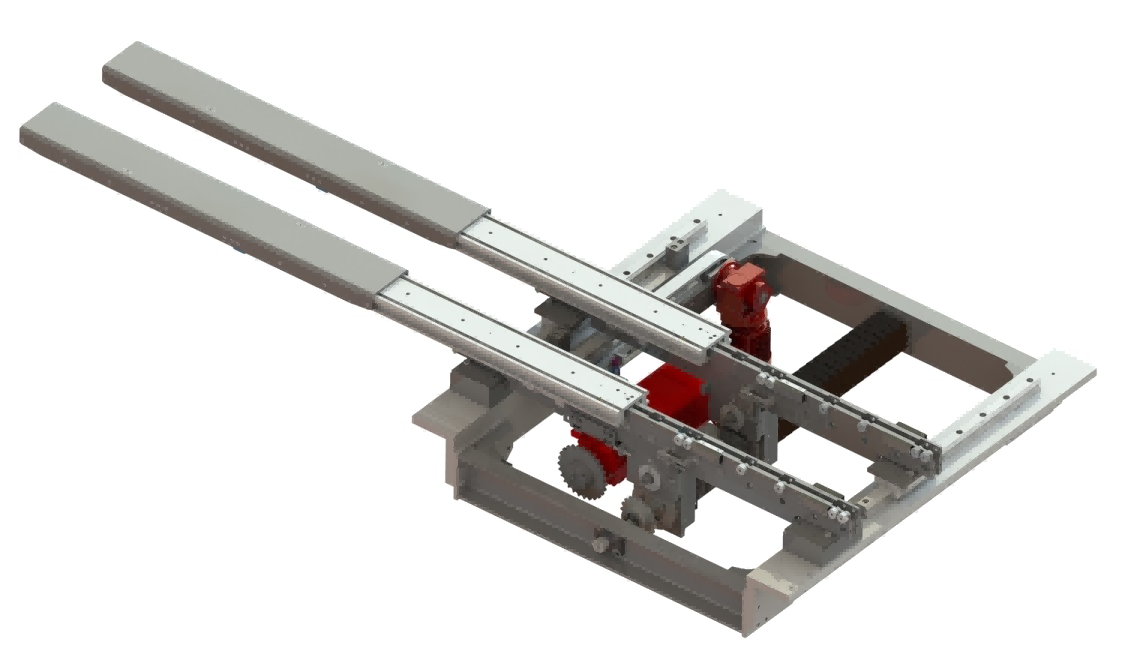

叉间距调整装置
10

叉间距调整装置 Fork Pitch Adjuster

使伸缩叉的间距可自动调整；常用于托盘规格或货物尺寸较多的场合，使单台堆垛机可处理多种规格托盘，增加系统柔性。

Auto-adjusts fork pitch — enables one stacker crane to handle multiple pallet sizes, adding system flexibility.

  • 匹配货叉Fork Match任意型号Any model
  • 载重（含货叉）Load (w/ fork)≤ 5000 kg
  • 调整行程Adj. Stroke≤ 1500 mm
  • 速度Speed18 m/min
  • 定位精度Repeatability±2 mm
  • 附加Notes可对称或非对称调整Symmetric or asymmetric

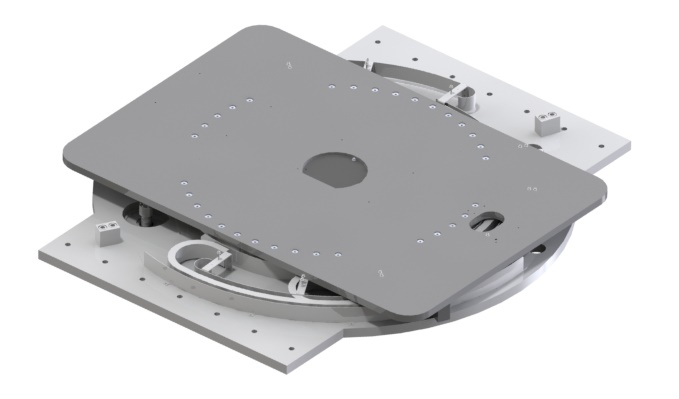

旋转机构
11

旋转机构 Rotation Mechanism

用于需要旋转处理托盘的场合，如出入库口正对于巷道时；可装载在堆垛机、AGV 或 RGV 小车上。

For cases requiring pallet rotation (e.g. I/O port aligned with the aisle); mounts on stacker cranes, AGV or RGV.

  • 匹配货叉Fork Match任意型号Any model
  • 载重（含货叉）Load (w/ fork)≤ 5000 kg
  • 台面尺寸Table SizeMax. 2000×2000 mm
  • 速度Speed18 m/min
  • 定位精度Repeatability±2 mm

需要为你的仓储或产线选型？

Need help selecting the right model?

告诉我们托盘规格、节拍要求与安装空间。

Tell us your pallet specs, takt time and installation envelope.
